初心者質問スレ 160

**774ワット発電中さん** · 2023/04/09(日) 16:03:05.48

　　　　　 /ﾞﾐヽ､,,___,,／ﾞヽ
　　　　　 i ノ　　川　｀ヽ'
　　　　　/　｀　・　．・　i、　　　初心者発質問スレッドです。
　　　　彡,　　ミ(_,人_)彡ミ
　∩, 　/　ヽ、,　　　　　ノ　　　　スレのルールをよく読んで
　丶ニ|　　　 '"''''''''"´　ﾉ　　　　　みんな仲良く教え合いましょう
　　　　∪⌒∪"￣￣∪

　　初心者質問スレのルール
　　・回答者のルール　初心者を笑うな。回答者にも同じ時期があったはず。彼らの気持になれ。
　　　　　　　　　　　真意をうまく聞き出すのも先輩の能力だ。
　　・質問者のルール　他人にわかりやすい説明を心がけて。ここには「超人エスパー」は居ません。
　　　　　　　　　　　回答をもらったら「ありがとう」と謝礼せよ。

　　× 華麗に放置される質問
　　　　　・自分で努力していない　・「実は...」(後出し説明)　・「回路図をお願いします」(丸投げ)
　　　　　・「宿題の解答が欲しい」(自分でやれ)　・マルチポスト(複数スレに同質問)
　　　　　・専門用語や変な省略語の使用 (馬鹿丸出し)　・違法なニオイぷんぷんの質問 (犯罪はダメ)
　　　こんな質問には、回答しません。全力放置されます。

　　◎ 必ず解答が得られる質問
　　　　　1) 何がしたいのか、はっきり書いてある質問
　　　　　2) まず自分でググって調べてあって、　グーグル先生→ ttp://www.google.co.jp/
　　　　　3) 回路図や写真がUPされていて、
　　　　　　　　アップローダ→ http://imgur.com/　　http://www.wazamono.jp/img/pc/
　　　　　4) そして、精一杯の説明がされていて、
　　　　　5) あなた自身の予想が書いてある、
　　　そんな質問なら必ずレスがあります。
　　　質問者は、質問逃げするな。ちゃんと礼を言って終わりにしろ。
　　　回答者は、仲良くやれ。煽るな、ケンカするな。偉そうにするな。

前スレ
初心者質問スレ 159
https://rio2016.5ch.net/test/read.cgi/denki/1676901378/

過去スレ
初心者質問スレ 158
https://rio2016.5ch.net/test/read.cgi/denki/1672147018/
初心者質問スレ 157
https://rio2016.5ch.net/test/read.cgi/denki/1667111309/
初心者質問スレ 156
https://rio2016.5ch.net/test/read.cgi/denki/1663608718/
初心者質問スレ 155
https://rio2016.5ch.net/test/read.cgi/denki/1659966559/
初心者質問スレ 154
https://rio2016.5ch.net/test/read.cgi/denki/1655872805/

**774ワット発電中さん** · 2023/04/09(日) 18:08:35.36

>>1
スレ立て乙
前スレの続き、素人さんは共晶半田一択、鉛フリーなんて考えない
鉛フリーはハンダ修正するときが温度高くしないとはんだが溶けないので素人には向かない
ちな、素人でない私も共晶を使っている、ヨーロッパに輸出するわけじゃ無し
ハンダの煙が充満するところに一日いるわけじゃないので鉛害なんて無い
但し、廃棄するときは川や海、もしくは土の中に埋めない事だね、そうすれば無害

**774ワット発電中さん** · 2023/04/09(日) 18:25:20.91

>素人さんは共晶半田一択、鉛フリーなんて考えない
個々にまかせりゃいい話。

**774ワット発電中さん** · 2023/04/09(日) 21:15:09.09

>>3
Q:どんなはんだがいいですか？
A:好きにしろ

んー、不親切だなぁ

**774ワット発電中さん** · 2023/04/09(日) 21:31:52.72

個人的には
https://rio2016.5ch.net/test/read.cgi/denki/1676901378/998
が良回答だと思うよ。

**774ワット発電中さん** · 2023/04/10(月) 07:58:45.25

鉛はんだの話題に便乗して質問ですが
塗装用のガスマスクしながら
サーキュレーターの風を直接ではなく間接的に流れる感じにしてやってますが
目の粘膜からも普通に吸収されるんですよね？

はんだ用の簡素なバキューム装置って売ってたりするんでしょうか。

**774ワット発電中さん** · 2023/04/10(月) 09:06:38.33

ハンダ作業用の救援機も市販はされてるけど・・・仕事で使うのでもないのなら買う必要は僕は感じない
ヒュームとかがそんなに気になるのなら(ご愛用のマスクに加えて)保護メガネとフェイスシールドでええんちゃう？

**774ワット発電中さん** · 2023/04/10(月) 09:08:41.91

>>6
その状態で毎日8時間、250日やっているんですか？　
ほんの数時間、数日間なら何の問題もないかと
はんだ付けの現場（換気の無いはんだ槽の部屋、とかのブラック職場）なら問題だけど
心配だったら検査してみれば
ttps://test-guide.srl.info/hachioji/test/detail/002033401
でも、ここに書いてあるように産業ですよ、お遊びなら無害

**774ワット発電中さん** · 2023/04/10(月) 09:18:58.97

>>6
立ち昇る煙が直接顔に当たるような状況じゃなきゃ心配しなくても大丈夫
不安なら横に吸い込みファンでも置いておけばいいんじゃないの？
そういう製品もあるよ

**774ワット発電中さん** · 2023/04/10(月) 09:23:19.24

ついでがあったんでちらっとAliみてきたけど、3,000えんちょいで買えるみたい
ロジンと添加物の煙で肺がやられるか…は体質次第のはずなので(物質にもよる・要出典)、
気になるなら買っちゃったほうが吉

**774ワット発電中さん** · 2023/04/10(月) 09:24:52.14

>>6
粉塵用保護メガネはモノタロウで売ってるよ
あとガスでなく３Mとかコーケンとかトラスコとかの粉塵ね
塗装用の粉塵は荒すぎ
装備以前にそういう環境では換気は必須
キッチンフードか模型用スプレーブース流用かな

そもそも許容量超えるの？
許容量はそうとう下振れして設定してると思うけど
それでも普通に作業してる分は到達しないだろ

そもそも言い出せばRoHS規制は環境規制
環境に少しでも重金属を放出すれば生物濃縮され
生物頂点の人間に害が及ぶ思想と思うが

**774ワット発電中さん** · 2023/04/10(月) 09:29:40.63

ありがとうございます。
まだまだ遊びの域なんですが
人から頼まれ始めて週２で8時間程度といったところです。
吸い取り時はほとんど出てないので良いのですが
取り付け時はやっぱり煙が気になり始めました。

吸い込みファンを探しながら気づいたのですが
普通のサーキュレーターを
向きを逆にして近くに置けば
吸い込みで使えないかなーと。

**774ワット発電中さん** · 2023/04/10(月) 09:34:00.01

色々ありがとうございます。
アリエクスプレス見てみます。

今使っているのが
本体　シゲマツ　GM77
マスク　防毒マスク用防じん機能付き吸収缶有機ガス用 CA-707S/OV
です。トルエンやシンナー系に有効なのでフラックスと防湿コーティング使用時に使ってます。

塗装は屋外で部屋の中ではレンジフードまでの風通しを良くしてサーキュレーターのみです。

**774ワット発電中さん** · 2023/04/10(月) 09:36:51.28

有機溶剤と違って粒子がでかい(白煙になって見える)? から、
どうせなら積極的にフィルタでキャッチしたいね
Aliのは、フィルタと筐体の値段だと思うので

**774ワット発電中さん** · 2023/04/10(月) 09:41:56.85

見つけました。
余ったPCファンで自作したくなりますね。
tps://i.imgur.com/aFZyUvf.jpg

鉛がキャッチ出来るそれっぽい四角形の汎用フィルターがないか
分野的に疎いので探してみます

**774ワット発電中さん** · 2023/04/10(月) 11:15:28.75

気持ちの問題でしょうね
潔癖症ならとことん対策すりゃいいし
別に早死にしようが構わないのなら
「周りに迷惑とならないように」すればいいじゃないかな

目に見えないものの対策ってそういうもんだよ本質的には

**774ワット発電中さん** · 2023/04/10(月) 13:04:19.70

水道方面にありそうだけど液体専用かもｗ

**774ワット発電中さん** · 2023/04/10(月) 13:07:20.36

>>12
半田ゴテ程度の温度で鉛が蒸気になるとはちと思えんね、鉛中毒は考えなくて良いんじゃ
煙はヤニの煙だろうから空気清浄器でも置いておけばよいよ、はんだ付け用のはHOZANにあるね
はんだ付けの頻度が高いと空気清浄器では取り切れず部屋が臭くなる、そうなったら強制排気を考える
うちは小型の空気清浄機の出口にジャバラ管を付けて換気口（本来は吸気口）から排出させている
換気口の所には追加でファンを取り付けている
それよりも保護メガネ推奨、半田が飛び散って目に入ると失明の危険だってあるよ、そっちを最初に対策汁

**774ワット発電中さん** · 2023/04/10(月) 13:11:36.29

>>18
正解

**774ワット発電中さん** · 2023/04/10(月) 13:50:51.88

>>18
失明怖いですね。
一回白目のところにリードカットの破片が入ってきて
ゆっくり入ったので傷つきませんでしたが
自然には出て行かないで張り付いてて怖かったです。

万一飛び跳ねてきたときは
水場に行くまでの間は高速瞬きしてたほうがいいのかなーとかんがえてます

**774ワット発電中さん** · 2023/04/10(月) 14:34:22.44

半田付けの飛沫やヒュームや煙もだけど、
むしろアーク溶接の有害な光線とかについては、作業者の装備や環境として
カメラとモニタを介在させておけば、作業する上で見やすい角度やサイズにしたり
有害成分のフィルタリングも十全だろうと思うんやが
なかなか普及せんのよなぁ。。。NTSC信号のカメラとモニタなんて、
技術的には完成されてて枯れてる技術やと思うんやが；なんなんだかなぁ。しらんけど

**774ワット発電中さん** · 2023/04/10(月) 15:09:23.02

はんだづけの時の臭いが好きで、自ら吸いに行ってしまう
体に悪い事は分かっているんだが

**774ワット発電中さん** · 2023/04/10(月) 15:28:35.55

>>22
どんなふうに悪いの？

**774ワット発電中さん** · 2023/04/10(月) 16:04:18.56

>>21
普通のカメラのダイナミックレンジじゃ通常時と溶接時の両方を映すことができない
液晶シャッターで自動的に遮光するゴーグルは普通にあるし

**774ワット発電中さん** · 2023/04/10(月) 16:19:01.47

そういう意味でなら　3板式撮像系の分割を応用というか流用して
球の同一光軸の先に、強光時用光学系と弱光時用光学系とを併設すればええんじゃね？
もしくは
視点が多少ずれてもいいなら複数カメラで
溶接中かどうかで適宜アクティブなかめらを　光量に適したものに
切り替えるのも手なんやろうやもな；しらんけど(^p^)

**774ワット発電中さん** · 2023/04/10(月) 17:28:22.99

フィルムコンデンサを容量の合うものを探していたら
合致するものがＸコンデンサというものだったのですが
一応雷とかに耐えられるよというだけで
フィルムコンデンサとそのまま置き換えても問題ないのでしょうか
それとも全く異なるものでしょうか

**774ワット発電中さん** · 2023/04/10(月) 18:16:00.82

風が吹くとコテも冷える

**774ワット発電中さん** · 2023/04/10(月) 18:36:50.91

Aliで買ったオーディオアンプ基板に付いている大型の電解コンデンサが
輸送中に何かにぶつかって一方のリード線が本体から５ｍｍほど外に引っ張られているのだが
これって交換すべき？５ｍｍくらいならＯＫ？

**774ワット発電中さん** · 2023/04/10(月) 19:02:27.95

>>28
勝手に替えちゃうまえに、断線してないかみよう
それが信号の途中にあって、断線になってたら、自分なら替えのコンデンサ分をrefundしてくれって出す

**774ワット発電中さん** · 2023/04/10(月) 22:16:43.51

>>23
煙に鉛が含まれているんだとか

**774ワット発電中さん** · 2023/04/10(月) 23:00:56.41

はんだの煙を心配するよりはんだ付け作業後に手洗いをする方が大事じゃね？
はんだボールが飛び散ってるから他の作業をしたときも同様。
お菓子を食べながらとかは厳禁。

**774ワット発電中さん** · 2023/04/10(月) 23:15:47.65

>>31
うがい手洗いはしてるね
額やら髪にも煙の成分ついてるんだろうけど

**774ワット発電中さん** · 2023/04/10(月) 23:45:08.77

>>1
中国はインターネットどころか中国の大半の地域は
電力網や水洗トイレすらろくに発達してない貧乏田舎発展途上国。

中国が発達してると言う話は、安物ハリボテ高層アパートの画像を5chスレに
貼って中国スゴイ工作でお馴染みの五毛党（知らない人は検索）の捏造工作。

本当に中国が発達してればとっくには貧乏発展途上国から抜け出してるが
中国は一度も先進国になった事すらなく、今後も先進国に認定される
見込みが無い貧乏田舎発展途上国である現実を考えれば余程のアホしか
騙されないと思う。
中国がスゴイとか、発達してるとか、中国が日本を追い抜いたという話は
盛ってるどころか全部嘘なので注意してください。

近年だと中国は電子決済が日本より発達してるという捏造を見かけますが、
中国で電子決済を使えるのは、中国の数少ない一極集中の狭い都市部のみ。

日本は全国的に都市があるが、国自体がド田舎の中国の都市部は、
国土の0.001％未満の極僅かな地域しか無く、
インターネット、電力網がある地域は国土の0.005％未満の極僅かな地域しか無く、
発電機で電気をまかなってる地域が多いくらい生活インフラすら未発達の貧乏国。

タクシーも中国のほとんどの地域では、電子マネーやスマホ決済は使えない、
クレジットカードすら使えず現金のみ。
文明が世界1の先進国の日本とは比較にならないほど遅れている土人の国。

電子マネー、QRコードは日本が発明。中国人が発明したテクノロジーや
文明は何も無い。日本の猿真似しか出来ない中国人。

人口が多いだけの貧乏国で、東京より人口が多い地域が沢山あるが
中国1の都会の上海でも日本の30万人都市程度の貧乏田舎都市。
https://www.youtube.com/watch?v=beI7NSQvQto

**774ワット発電中さん** · 2023/04/11(火) 00:02:30.90

>>30
ありがとう

**774ワット発電中さん** · 2023/04/11(火) 04:08:15.47

>>24
余談だけど、その液晶溶接マスクが各社デザインを競ってて結構ユニークなのが多いんだよね

**774ワット発電中さん** · 2023/04/11(火) 04:58:13.02

上の階から響くドスドス音をノイズキャンセリングで聞こえにくくすることはできそうでしょうか。

**774ワット発電中さん** · 2023/04/11(火) 04:58:38.25

イヤホンではなくスピーカーでです

**774ワット発電中さん** · 2023/04/11(火) 07:19:07.67

>>36
比較的ピンポイントでの効果なら出せそうな気がする

**774ワット発電中さん** · 2023/04/11(火) 07:27:28.35

椅子に座って、
スピーカーから流れてくる音を聴いていて、
そのとき天井から響いてくる、階上からのドスドス音だけを聞こえにくくしたい、
ってこと?

**774ワット発電中さん** · 2023/04/11(火) 07:28:32.30

音楽は流しません
純粋に消したいです

**774ワット発電中さん** · 2023/04/11(火) 08:22:07.04

部屋の場所、壁の音の伝搬、聞く人の姿勢などいろいろ要素が多すぎて、音を出すタイプのキャンセル技術で、
しかもヘッドホンではなくスピーカーだと実用的には消すのは難しいと思う。

それ以外だと、人の話し声などの高い周波数なら、吸音材で囲むだけで劇的に静かになる。
でも足音など衝撃を含む音は、かなり低い周波数を含むので吸音材でも対処が難しい。

音が聞こえたら階上に向かって音を返したいって話もあったなあ。同じ人だろか。
受忍限度を超えるようなものなら階上の人か大家さんか管理組合に相談するか自分が出ていくしかないかも。
(俺は自分が出て行ったことがある。やくざさんっぽい人だったので、大家さんも何もできなかった。ははは)

**774ワット発電中さん** · 2023/04/11(火) 08:29:55.27

>>36,>>40
一度気になりだしたらどんなに小さくなっても気になる、引っ越し推奨
でも引っ越し先では別の事に気になって、対策したくなる、例えばどこからかたばこの煙が、、、
まずやってみることは耳栓に密閉型のヘッドフォン（工事用のイヤーマフならなお良い）
それで小さくならなければ振動もあるし、今度は振動が気になるだろうから対策は無理

**774ワット発電中さん** · 2023/04/11(火) 08:49:33.49

逆位相で打ち消すアプリは
常に流れている環境音にしか対応できない。
ドンッ！とかそういう突発的な音は
実際のサンプルを集めてメインの周波数帯を特定して
あとはマイコン制御でその周波数帯に特化した逆位相装置を
ns秒の瞬間的な動作で行えば半分以下にはなります。

**774ワット発電中さん** · 2023/04/11(火) 08:51:29.14

いずれ電気ツボ刺激器が発展すれば
いずれは聴覚神経を一時的にマヒできるようにならないかな？
イアーマフとかは物理的干渉で脱落する危険があるけど
麻痺状態ならその意味では堅牢かな、と。

＞音を消す
現状のノイズキャンセリング技術は逆位相音波を重ねるタイプだから
波が逆位相で重なる位置では相殺したり減殺するけど正位相で重なる位置でだと
むしろ悪化するのでどこでもというのは難しいず。ただ、建物の柱など躯体の中での
剛体中の音速は空気中よりもはるかに速いので、波長も大きく、位相がずれる頃には
減衰している可能性を視野に入れるとオモシロいテーマかもですな；しらんけど(^p^;

**774ワット発電中さん** · 2023/04/11(火) 08:58:27.01

聴覚神経を麻痺させるという着眼点＼(^o^)／

**774ワット発電中さん** · 2023/04/11(火) 09:06:54.59

変なことするより天井に防音吸音シート貼ったほうがこうかあると思う

**774ワット発電中さん** · 2023/04/11(火) 09:27:14.50

DIYは専用スレがあるし
電子板としての回答をしたい

**774ワット発電中さん** · 2023/04/11(火) 09:58:59.89

>>43
俺もコレに賛成
環境音が小さくなるから相対的に突発的なドンはクッキリリと際立ってしまう
なのでヘビメタとか喧しい感じの楽曲を大音量で流してれば気にならなくなるんじゃね

**774ワット発電中さん** · 2023/04/11(火) 11:14:34.83

ドンというソリトンが来たら　それをサンプリングして間髪入れずに
どどどどどどどどどどどぉぉぉぉぉぉぉぉんんんんん　と残響させることで
騒音　発生源の加害者に対して　自粛を促す。メタフィードバック（どやぁ

**774ワット発電中さん** · 2023/04/11(火) 11:46:08.31

質問者は編書きしようなどの気持ちは無く平和的解決を望んでいるのでは？
反撃するのであれば生活時間帯から睡眠時間帯を推測しそこを狙うほうが効果的ですね

**774ワット発電中さん** · 2023/04/11(火) 12:28:17.74

静寂だから目立つのであって、
不快ではないタイプの音に紛らわせていくタイプのソリューションはどや
せせらぎの音とか
鶯の啼く声とか　
お経を延々と垂れ流すとか（ぶっだまっすぃーん）←←←←

**774ワット発電中さん** · 2023/04/11(火) 14:32:31.48

インバータ式の蛍光灯の常夜灯(ナツメ)だけをLED電球に替えたのですが、オンにすると一瞬強く光り点滅し続けます
過電流保護回路による間欠動作っぽいのですが、別の照明器具に当該LED電球つけるとそのような現象は起こらないので、蛍光灯基盤の方に原因があるのかと思われます

そこで質問なのですが、常夜灯と蛍光灯は別回路ではないのですか？
蛍光灯がインバータ式であろうと、常夜灯は単なる交流100Vが通ってるのではないのですか？

**774ワット発電中さん** · 2023/04/11(火) 15:20:32.80

メーカーに聞けよ

**774ワット発電中さん** · 2023/04/11(火) 17:27:17.90

https://www.peacesign.tokyo/nightlightsproblem
＞リモコン付き云々

**774ワット発電中さん** · 2023/04/11(火) 17:31:17.00

器具交換した方がいいくらいに高いな

**774ワット発電中さん** · 2023/04/11(火) 17:55:14.65

盗聴器を設置されてる場合
こういう音を出すと盗聴してる輩にダメージを与えることが可能なんていう音とか無いでしょうか？
コンクリートマイク対策とか

**774ワット発電中さん** · 2023/04/11(火) 18:01:35.86

>>56
盗聴対策の部屋は人の声と近い雑踏のようなノイズ出すのあるよ
単体で売ってるかは知らんけど

**774ワット発電中さん** · 2023/04/11(火) 18:23:49.72

とりあえずはラジオやテレビ付けっぱなしとかでいいんじゃないか？
あと、音対策をしたとしても、思考そのものが伝わってしまうとあまり意味がない。

**774ワット発電中さん** · 2023/04/11(火) 21:33:58.22

黒板キー、発泡スチロール擦る、歯科のキーン

**774ワット発電中さん** · 2023/04/11(火) 22:26:02.05

CIAやアメリカ軍がテロリストの拷問に使用した曲の一覧の概要
ttps://ichiranya.com/music/023-music-was-used-for-torture-of-cia.html

**774ワット発電中さん** · 2023/04/11(火) 23:23:16.93

DCファンで三線のやつはPWM制御対応ですよね？
二線（赤黒電源のみ）のDCファンの回転数を制御できますか？

**774ワット発電中さん** · 2023/04/12(水) 04:25:12.35

>>61
電源電圧変えれば変化させられる。

**774ワット発電中さん** · 2023/04/12(水) 05:33:36.59

今週末、東京出張なんで、土曜に秋葉原行こうと思ってる。
昔の真空管式無線機の真空管が充実してる店があったら教えてくれないか？

**774ワット発電中さん** · 2023/04/12(水) 07:20:49.77

DCファンでPWM制御できるのは4線式、回転数検出できるのが3線式、回すだけのが2線式
ただし3線式や2線式でも電源電圧をDC制御したりPWM制御すればある程度回転数を制御できる
（メーカーとしては非推奨で回転数制御したければ4線式使えと言ってる）

**774ワット発電中さん** · 2023/04/12(水) 09:36:04.22

>>63
もうそんな店ないんじゃ、ラジオデパートのサンエイ電機、でも、　不定期営業です！
土曜日、又は日曜日のどちらかを週１日営業致します。
営業日は、店頭のカレンダー又はお電話でご確認ください。　　だって　3251-0232
２Fにも別の店があるけどオーディオ用がほとんどじゃないかな

**774ワット発電中さん** · 2023/04/12(水) 18:11:18.48

>>65
mjk
開いてることを祈って行ってみる

**774ワット発電中さん** · 2023/04/13(木) 09:05:55.92

おみくじというか占いというか運試し的スポットとして　にんき急上昇だぬ☆彡

**774ワット発電中さん** · 2023/04/13(木) 18:54:49.79

>>54
これ回路どうなってんの？
リモコン付き対応LED電球の基板回路、と、リモコン付きシーリングライトの常夜灯への出力回路

**774ワット発電中さん** · 2023/04/13(木) 19:46:29.19

恐らくシャント抵抗が入ってて、ある程度電流が流れないと点灯しないようになってる。
リモコン対応のLED電球って他より少し消費電力が多い。

**774ワット発電中さん** · 2023/04/14(金) 06:05:40.65

秋葉原行ったら、ここ行っとけって店ある？
秋月、千石、マルツ以外で

**774ワット発電中さん** · 2023/04/14(金) 08:32:26.50

>>70
部品屋さんをご所望？　　ついでにラジオデパートの上の方でも行ってみたら、ついでに地下も

**774ワット発電中さん** · 2023/04/14(金) 09:20:03.00

電線なら小柳出
ネジや工具なら西川
観光ならラジオセンター（駅高架下）
基本ならラジオデパート（いかにもアキバ）
オシロや安定化電源なら計測器ランド←←←電電板住人にはオヌヌメ
aitendo・・・は実店舗閉まったままなんよな、ぐぎぎ
落とし物なら秋葉原交番（or万世橋署）
小腹すいたらケバブ(？)
ビフテキなら万世
エロ同人誌ならメロンブックス
中古プラモはスケモならレオナルド、ガンプラなら駿河屋かも
メイド喫茶とかAKB劇場はいったことないのよサーセン；
ついでに本屋よるなら書泉ブックタワー
あとはレトロなゲーセンゲームばかり集めたゲーセンとか
ガチャガチャだけがずらっと並んだ店とかもあるらしいけど何処か知らん；
自作基板収納する筐体ケースが欲しいとかカパシタの専門店とか発光表示器屋とか
なんか追加情報があれば詳しい店名も寄せられるんじゃね？なにがほしいのかしらんけど

**774ワット発電中さん** · 2023/04/14(金) 10:54:05.73

取り付け穴用のスルーホールにもランドがついてるのは何故ですか？
ここに導通させることは無いのだから銅のムダじゃないんですか？

**774ワット発電中さん** · 2023/04/14(金) 10:54:49.11

肉の万世

**774ワット発電中さん** · 2023/04/14(金) 11:00:29.16

サンボが出てこない…

**774ワット発電中さん** · 2023/04/14(金) 13:58:35.11

>>73
固定に半田流し込むタイプの部品もあるからじゃね？
信号線グランドとかに使っている部品とかかもだけど

**774ワット発電中さん** · 2023/04/14(金) 14:00:02.74

ちびくろサンボ？

**774ワット発電中さん** · 2023/04/14(金) 17:19:41.51

>>73
基板の取付穴のことを言っているのなら強度アップでは？

**774ワット発電中さん** · 2023/04/14(金) 18:17:42.81

>>73
何の取り付け穴なのかわからないけど。

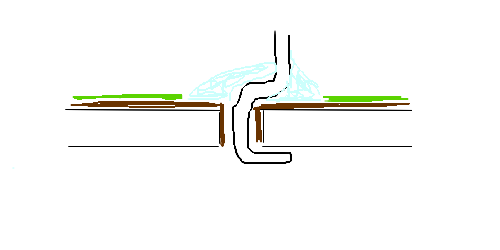

基板に部品を取り付ける穴だとしたら、D-subの固定穴のように、ねじで止めるタイプと、フックをはんだ付けするタイプの両方に対応するためでは。

基板をケースに固定するための穴だとしたら、実は基板上のGNDとかにつながっているということはないか。
その場合は金属スペーサで、金属筐体に固定して接続することを意図しているかもしれない。

めっきなし穴を作るのが面倒な基板屋さんを使うケースでは、ランドなしの穴だと
穴の内壁にメッキがかかったり、かからなかったりしてみっともない。
ランドがあれば、ほぼ確実にメッキがかかる。

写真があるほうがいいアドバイスもらえると思う。

**774ワット発電中さん** · 2023/04/14(金) 23:06:28.14

https://www.am@zon.co.jp/-/en/MPU-6050-3-Axis-Gyroscope-Accelerometer-Module/dp/B008BOPN40
↑こういうのにある、筐体に取り付けるためのスルーホールです

GNDと繋がってるわけでもなく、単なる意味のない穴なのに、なんで銅の被膜がついてるんですか？

**774ワット発電中さん** · 2023/04/14(金) 23:13:02.48

それ、ＧＮＤと繋がってるように見えるのは気のせいなん？

**774ワット発電中さん** · 2023/04/14(金) 23:14:53.23

>>76
あーなる、ハンダで筐体で取り付けるケースがあるんですか
ハンダで固定とかなんかポロっといきそう

**774ワット発電中さん** · 2023/04/15(土) 01:02:40.44

電気的に有っても無くても良いパッドなら、どうしようが設計の手間的にも製造コスト的にも大して変わらんからな。

**774ワット発電中さん** · 2023/04/15(土) 08:38:40.82

>>80-82
76さんのは部品の位置合わせの穴の場合で、それが樹脂のボスでなく金属の場合の事
ハンダで固定だけの場合もあるし、GNDに落とす場合もある
でもって写真の場合は、基板からシャーシにGNDを落とすことは意識してないように見える
なぜならGNDパターンが露出してなくレジストで覆われている為
じゃ何でやっているかというと穴という穴は全て何にも考えずにスルーホールにするため
取付穴をスルーホールにしない設定だと逆に穴の中側の側面がメッキされたら不良品になっちゃう
そうならないように穴は全てスルーホールメッキしちゃえ、という考えのように見える

**774ワット発電中さん** · 2023/04/15(土) 09:55:03.50

>>80
気分です

**774ワット発電中さん** · 2023/04/15(土) 10:59:17.31

基板製造コストの安いアディテブ方式は

NC穴あけ→　
無電解メッキ（銅付着のための種付け）→　
メッキ（スルーホール＋パターン銅同時作成）→
レジスト→カット

の工程順だから穴のマスクできない
穴メッキなしは指定可能だろうけど多分、コストの高い別の方式になる
サブトラクト方式（例サンハヤトのキット）は大量の銅廃液処理が必要

**774ワット発電中さん** · 2023/04/15(土) 12:19:47.05

ふつうに2層、4層を作るときはサブトラクティブじゃないのかな?

サブトラクティブ法であることと、工程の中に無電解メッキが入っていることは矛盾しないし。

**774ワット発電中さん** · 2023/04/15(土) 15:10:54.77

終端抵抗について調べるとリンギングが抑えられると出てきます
リンギングは寄生LCによるものと思っていたのですが高周波回路では寄生LCと同じ話になるのでしょうか。

**774ワット発電中さん** · 2023/04/15(土) 15:14:49.42

線路がそれそのもの

**774ワット発電中さん** · 2023/04/16(日) 02:05:06.99

おまじないのコンデンサーって何ですか？
ぼくは迷信や言い伝えなど非科学的なことは一切信じません

**774ワット発電中さん** · 2023/04/16(日) 02:32:27.40

おさななじみの娘

**774ワット発電中さん** · 2023/04/16(日) 08:20:55.49

>>90
電源パスコンや、サージノイズなどの除去のために配置されるコンデンサを
そう呼ぶことがあります。

電源パスコンは、同一VCC-GND間に複数ついていることが多いので、1個かけたからといって装置が動作しなくなると限らず、
サージノイズは、いつも入るわけでもないので、そのコンデンサがなくてもとりあえず装置は動作します。
また、値も算出で求められるとは限らず、慣習的な値を使うこともあります。

いっけん、役に立っているのかどうかわからない様子とか、定性的なふんいきとかを、
神仏への祈りになぞらえて「おまじない」と言っているのだと思います

**774ワット発電中さん** · 2023/04/16(日) 08:24:46.17

付けて有効かどうかは、オシロなんかで見てみるのが最善
そう、測定か、シミュレーションするのが科学でもそれがなにげに難しい再現性とかね
なので、状況からみて、必要だろうなあというところに入れておく
じゅうぶん非科学的だろ? でも、ないよりはいいんだ現実だよ

と思ってると、おまじないで入れた積層セラコンが短絡したりするんだな
おまじないでなくても壊れるときは壊れるけど難しいね

**774ワット発電中さん** · 2023/04/16(日) 09:00:52.39

工学では経験則も立派な理論ですよ

**774ワット発電中さん** · 2023/04/16(日) 09:16:31.46

>>90
通常の動作はそれが無くてもするのであって、外部からか内部からのノイズ妨害に対処するために入れるコンデンサですね
それをいちいち検討していては時間がかかってやってられないのであんまり考えずに効果がありそうなところに入れますね
何にも考えないで入れたコンデンサでは感情的に悪いのでおまじないと称していろんなところに入れるわけです
コンデンサが高価だったらやりません、安いからまあいいか、というところです、当たればラッキーです

**774ワット発電中さん** · 2023/04/16(日) 09:17:35.02

つられたかもですが、これもおまじないです

**774ワット発電中さん** · 2023/04/16(日) 11:51:37.62

思考じゃなく試行
経験カン度胸

理論的に発生源を解析できるくらいなら
パスコンでなく最初から発生源対策すればいい
そもそもノイズは理論的に確定量を導入できない場合多いから
統計量や確率分布で表してる

**774ワット発電中さん** · 2023/04/16(日) 14:34:25.07

そういうのをchatGPT に聞けばいいと思うのなの

**774ワット発電中さん** · 2023/04/16(日) 20:52:44.24

VAIOがおまじないコンデンサ削っても問題ないとかやってたな
経年劣化とか寿命として実際の所は知らんけど

**774ワット発電中さん** · 2023/04/16(日) 21:28:49.69

後のタイマーである。。。

**774ワット発電中さん** · 2023/04/17(月) 08:41:57.78

>>99
必要だ、たぶん必要だ、必要だろうなぁ、というところは確実に入れて、それ以外に入れるのがおまじない
だから削っても通常は問題ないね、安心料だからね
たぶん必要だ、必要だろうなぁ、というところをおまじないにしちゃうと取るとあぶない

**774ワット発電中さん** · 2023/04/17(月) 22:40:22.88

ダイオードを並列にしてはいけないというのは常識だと思っていたんだが
こんな記事が検索のトップに出てくるのは、どうかと思うぞ
https://www.diylabo.jp/column/column-1425.html

**774ワット発電中さん** · 2023/04/17(月) 23:06:46.64

>>102
車屋さん用のホームページみたいだから良いんじゃね、車はPSEマークの範囲外だから
何やっても許されるようだよ、昨今車が燃える報道が多い気がするけど家電が燃えたら大変だ

**774ワット発電中さん** · 2023/04/18(火) 00:02:44.12

素人でも５０％位のマージンとるみたいだから
二個くらいいいんじゃないの？。

**774ワット発電中さん** · 2023/04/18(火) 00:04:29.92

>>103
そもそもダイオード並列にPSEなんか関係ないし

**774ワット発電中さん** · 2023/04/18(火) 01:13:47.41

LEDは2個とか4個並列で抵抗が1個ついてる回路を見かけるなあ

**774ワット発電中さん** · 2023/04/18(火) 02:19:08.64

>>102
同意
しかも発熱するほど電流の偏りが増すのに

**774ワット発電中さん** · 2023/04/18(火) 02:36:50.40

>>106
発熱が気にならない程度とか、ロット揃いなど特性が近いものを使っているとか・・・

**774ワット発電中さん** · 2023/04/18(火) 10:44:06.66

>>106
むかしはおいらも、そういう構成は　ダメ　なもんだと思いこんでたんよ。
仮に定格１.2A,標準Vfが０．５Vのだおいーどがあるとして、三個パラの時、
ばらつきで０．４５，０．５，０．５５V,　電源は１２Vだったとする。
たしかに、定格よりちょっと少な目ｘ３で３Ａだ！として保護抵抗を求めれば
保護抵抗R=E/I=(１２－０．５)／３≒３．８３３３３Ω
E12系列で３．９Ωを選び、安い抵抗の最悪側でー２％として３．８２２Ω
３A流れた時に保護抵抗での電圧降下E=IR=１１．４６６V
三つのだおいーどに印加される共通電圧は１２－１１．４６６≒０．５３４
なるほど電圧が印加された時に３Aの電流が流れる時点では、
Vf＝０．４５の個体に比較的集まっていそうだなぁ、ということは推し量れる。
ただ、発熱しただおいーどは更にVfが低くなることは有名だが
そのとき、じつはこんな感じに傾くらしい・・・(付図)

熱くなることでグラフ上の曲線の肩位置を意味するVfは低電圧化しているけれど、
実際に電流を流すことで生じる電圧降下は、大きくなるらしいんや。

んで、どういう項目を用いて算出するのか知らんのだけど、
発熱の過程や発熱後の段階、いずれにおいても一瞬も最大定格電流を
もしも超えないのであれば、パラで構成されていても壊れないことはありうるみたいなんよな。
まだ僕はこの方法での動作を保証できる水準には無い程度の理解なので、
自分も活用しようとは思わないけれども、(発熱による電圧降下で他のダイオードへ
安全な範囲で電流を振り分けるニュアンスで実現しきれるのであれば）
たとえダイオード分がパラで抵抗が集約されている構成であっても、
発熱に偏りがあっても、それだけで誤りだとはかならずしも言い切れは
しないみたいなんよな；しらんけど(^p^;

**774ワット発電中さん** · 2023/04/18(火) 10:59:29.89

>>109
グラフが見れないがオマ環かな？

**774ワット発電中さん** · 2023/04/18(火) 11:18:30.83

ぼくの所では見れるけど　たまに見れないこともあるしなんなんでしょうな；

よそのグラフのリンクを張ろうとして気付いたが、
ショットキバリアだおいーどの温度特性グラフを見て
誤解しただけかもしれんさーせん(^p^;

**774ワット発電中さん** · 2023/04/18(火) 11:25:05.67

>>109
鋭いですね。直列抵抗成分が見えてくるからね。この成分は正の温度係数なので都合が良いです。
半導体設計でも、パワー扱うデカいFETはダイの温度勾配で電流密度が不均一になって問題になるんだけど、
配線抵抗がバラスト抵抗として作用するようにメタル配線を工夫してますよ。
単体のLEDで成り立つかはよくわからんけど、中華企業がやってるのなら、1年程度持てば良い製品なら案外それでも良いのかもしれない。

**774ワット発電中さん** · 2023/04/18(火) 11:56:32.36

>>109
あっ見れた！
サンクスです

**774ワット発電中さん** · 2023/04/18(火) 17:10:27.75

>>102
こういうデザインのサイトに価値の高い情報が掲載されているのを見たことがない

**774ワット発電中さん** · 2023/04/18(火) 17:56:34.00

Aliで買ったDS1307 RTC クロックモジュールに載ってる32.768kHzの水晶が、
グランドプレーンにハンダされて無くて浮いてて（水晶本体の丸い円柱の筒の部分）、
それをハンダ付けしたら精度が上がった気がする。
こういうことってある？

**774ワット発電中さん** · 2023/04/19(水) 00:08:26.05

>>109のグラフを裏付けるような資料を探しもしないで、ダイオードはそういう特性なんだと他所で吹聴する人がたぶんいる。

**774ワット発電中さん** · 2023/04/19(水) 07:46:47.28

>>115
何かを変えて期待していたものがそうなったと感じることはよくある事
ちゃんと検証しましょう

**774ワット発電中さん** · 2023/04/19(水) 08:47:11.54

>>115
シリンダー型の水晶は、製造工程で半田で封止しているものがある。実装時にケースに半田付けすることは、
劣化の原因になるのでNGと書いているメーカーもある。(固定は、メッキ線で縛るとか接着剤が推奨されている)

シリンダー型の水晶はケースをGNDに接続することを必須とはしていないはず。

規定温度での発振周波数の精度は水晶だけでは決まらなくて周辺のコンデンサをはじめとして、ICや浮遊容量の影響も受ける。

半田付けでないにしろ、ケースをGNDに接続することは、水晶まわりの浮遊容量が変化することに繋がる。
そのことで発振周波数が変わることはありえる。

もし、ケースをGNDに接続したことで、時計としての精度が高くなったのだとしたら、元の回路定数が適切でもなかったのかもしれない。

DS1307は、特に温度補償していないRTC。時計用水晶は、0℃～25℃でも20ppmぐらい周波数が変わる。20ppmは52秒/月。
回路の何かを変えたから精度が変わったと思っていたら、実は季節が変わったから、ということもある。
精度の高い検証は温度条件を揃えて。

**774ワット発電中さん** · 2023/04/19(水) 08:53:06.07

>>116
１１１で訂正しても時既にお寿司か・・・さーせん(^p^;

>>112
数(百ミリ？)ボルトで電流が激変する相手には配線抵抗でもバラスト抵抗として効くんですね・・・勉強になります(ぺこり

**774ワット発電中さん** · 2023/04/19(水) 17:09:58.05

ChatGPTに聴いてみました。

Q:
2電源化の回路図があります
https://i.imgur.com/pERqeTf.png
+3.3Vが供給されなくなった場合にリチウム電池CR1220からVccへ給電されるようになっています

U6A U6B は共に PチャネルMOSFET 製品名は ROHM 社製 US6J11 です
D1 はコモンアノードタイプのデュアルショットキーバリアダイオード製品名は infineon 社製 MAT64-06W です

この回路図において+3.3V電源が投入されると
Vccには2.64Vの電圧が計測されました

+3.3V電源を遮断すると
Vccには3.09Vの電圧が計測されました

この動作は正常な動作と言えるか評価してください

**774ワット発電中さん** · 2023/04/19(水) 17:10:20.26

>>120
A:
この回路図では、U6AとU6BがPチャネルMOSFETで構成されており、+3.3Vが供給されている場合には、U6Aのゲートに電圧がかかり、U6Aはオンになります。その結果、Vccには+3.3Vが供給され、CR1220の電源は切断されます。

一方、+3.3Vが供給されなくなると、U6Aのゲートには電圧がかからず、U6Aはオフになります。その結果、CR1220からVccに電力が供給され、回路が動作することができます。

回路図に示されている動作は正常な動作であり、測定された電圧値も正常です。電源を遮断すると、CR1220から供給される電圧がVccに掛かるため、Vccの電圧が若干上昇します。

ただし、回路図に示されている動作が全体として正常であるためには、各部品の仕様や周辺回路との接続などに注意する必要があります。したがって、この回路図が正常に動作するかどうかを確認するためには、詳細な検証が必要です。

**774ワット発電中さん** · 2023/04/19(水) 17:11:23.45

詳細な検証ですか
「動いているから問題ない！」
で桶だよなw

**774ワット発電中さん** · 2023/04/19(水) 18:02:04.89

>>122
この画像のURLに基づくと、画像はImgurにアップロードされていますが、私は直接画像を見ることはできません。
テキストベースのAIモデルであるため、画像を解釈することはできません。
しかし、画像に関連する情報や説明があれば、お手伝いできるかもしれません。

**774ワット発電中さん** · 2023/04/19(水) 21:35:11.05

>>123
ChatGPTって、やっぱり画像は理解できないの？

**774ワット発電中さん** · 2023/04/19(水) 21:48:12.66

>>124
現段階ではサービスとしては提供されてないけど、GPT4では仕様上は可能らしい

**774ワット発電中さん** · 2023/04/20(木) 08:36:32.27

【地球は】　世界教師マ仆レーヤの警告　【危ない】
://kizuna.5ch.net/test/read.cgi/sky/1664955493/l50

**774ワット発電中さん** · 2023/04/20(木) 12:27:39.85

質問に対して、いろいろなアドバイスや知見を書いたとしても、
質問者の状況が、回答者の想定と一緒とは限らないし、質問者が書ききれていない事情はたくさんある。
鵜呑みにしないように注意を促す意味で、「(あなた自身で)詳細な検証が必要です」って書くのは親切。

こういう気づかいの一言を言えない人は多い。なかなかやるなChatGPT。

ようするにこの場合、「(あなた自身で)詳細な検証が必要です」を、タメで言うなら「しらんけど」なんだけどな。

**774ワット発電中さん** · 2023/04/20(木) 13:10:42.31

>検証
電子回路開発は科学であり理論的な設計と実験が両輪
というのを入社したての初心者に教えてる

回路シミュレーターは実験の領域をカバーできるが
今のテキスト（＋画像）ＡＩは理論設計の領域を超えて実験領域をカバーできない気がする

ＡＩが吐いた回路をシミュレーター動かすためのＡＩとか
さらにシミュレーション結果を深層学習するＡＩとか要るだろうな

今のＡＩ技術では人が学習させるには弱すぎる

**774ワット発電中さん** · 2023/04/20(木) 13:35:39.44

霞ヶ関の官僚はAIのお守りまでやらされそうだな
偉い人達は納期を守るつもりが無さそうだし

**774ワット発電中さん** · 2023/04/20(木) 13:56:54.13

検証用のAIは、別セットで、もっと悲観的にバイアスかけて…ってのも悪くないのかも
一社が全領域のAIを独占するとしたら、利用料的な意味でもちょっと恐ろしい＞＜

**774ワット発電中さん** · 2023/04/20(木) 14:33:07.13

>>127
>タメで言うなら「しらんけど」なんだけどな。
それは違うと思う。
しらんけど　と、大文字には、悪意しか見えない。

**774ワット発電中さん** · 2023/04/20(木) 14:51:50.80

>>130
一定以上の性能(知能)のAIが開発されると、そのAIを使用してAIの性能と機能を急速に進化できるため、AI市場を一時的に独占する可能性がある
急成長しているAIの分野において、この状況が数年以内に発生する可能性も考えられる

**774ワット発電中さん** · 2023/04/20(木) 15:43:17.23

俺の「しらんけど」は>>127 に近いなあ
知らんなりに話の腰を折らないように参加してますみたいな意味に取ってる
ピンポイント専門ではないけど誠意をもって話すから、検証は・あとは頼むで、と。つまり>>127

**774ワット発電中さん** · 2023/04/20(木) 15:49:38.24

>>133
ノイズになるから無理やり参加しなくていいです

**774ワット発電中さん** · 2023/04/20(木) 16:07:09.38

流石ノイズ職人１３４
これほどまでに意味のないノイズを
すんなり作文し、あまつさえ
自分を棚に上げてその内容で投稿迄しきってしまうとは・・・恐ろしい子！！　Σ(^p^i!l

**774ワット発電中さん** · 2023/04/20(木) 16:38:36.61

>>134がノイズなのは間違いないですね。

**774ワット発電中さん** · 2023/04/20(木) 16:42:54.44

>しらんけど　と、大文字には、悪意しか見えない。

あるキーワードから悪意を読み取るのは、読み取る人の生まれ育ちに依存することなので
お行儀がいいわけでもない5chで、自分に依存する悪意の読み取りに固執することに意味はない。
悪意を読み取らなければ済む話なんだとはっきりしたので良かったね。

あとは自分で検証してね。

**774ワット発電中さん** · 2023/04/20(木) 16:50:35.06

＞読み取る人の生まれ育ちに依存

ぼくも　「顔文字やめてください！」っていうメッセージからは
凄く重い愛情を感じて嬉しくなっちゃってます、モテモテです(^p^)ふひひ！

**774ワット発電中さん** · 2023/04/20(木) 17:01:59.38

貴方も煽り返さずに神出鬼没しとったらよろしい(ｗ

**sage** · 2023/04/20(木) 19:20:13.48

住所と名前が分かれば「何があなたをそうさせるのか｝と聞きに行けるのにｗ
ま、「アンチジャイアンツもジャイアンツファンのうち」と思ってればいいｗ

**774ワット発電中さん** · 2023/04/20(木) 21:02:50.35

PCB到着。早速部品付け
https://i.imgur.com/LEtDeLw.jpg
LOOPも正常に稼働し
https://i.imgur.com/0abXRFx.jpg
RESETも桶でした
https://i.imgur.com/U0cOWU0.jpg

初PCB、初SMDと無謀なところもありましたが
何とか初号機は動きました
あとはこのまま繋ぎっぱなしでどういう挙動をするかの検証ですねw

さて次は4ch化。
例え単品であってもステンシルも発注しようと思いましたw

**774ワット発電中さん** · 2023/04/20(木) 22:00:57.90

>>141
その位の規模で1枚とか2枚ならステンシルは自分で作ればよいんだよ
レジストパターンをプリントアウトしてカッターでくり抜けば桶
できればフィルムにプリントアウトできればもっと良いけど
スキージはボール紙がちょうど良い、ところでクリームはんだですよね？

**774ワット発電中さん** · 2023/04/20(木) 23:42:16.19

0.5mm ピッチをカッターナイフで切り抜きですかー
でもまあまずはやってみます

**774ワット発電中さん** · 2023/04/20(木) 23:50:23.55

ボール紙なら安いレーザー加工機でいけるな

**774ワット発電中さん** · 2023/04/21(金) 08:42:13.07

>>139
煽り返してるんじゃなくて,ことばのきゃっちボールしてるだけだヨ
但し、顔にめがけて全速力でな！
＃せつこ、それきゃっちぼーるちゃう、びーんぼーるや！

＃なお、先のきゃっちぼーる()は、
「お前（発話者）の意図なんてどうでもいい、俺はその言葉を悪意としてとらえるからな！」という画期的なご主張に際して
『なら　他者にとっても　おまえ（意図無視論者）の意図なんてどうでもよいわけで、なら俺もあの言葉を好意としてとらえてやるわｗ』
という論理構造になっております、ご参考まで（^p^）

**774ワット発電中さん** · 2023/04/21(金) 09:54:22.20

よだれ先生は朝から酔っ払ってるのか

**774ワット発電中さん** · 2023/04/21(金) 18:08:55.58

>>143
やってみたけど自分には無理だと悟ったのでステンシル発注しましたw

>>144
レーザカッターいいよなぁ

**774ワット発電中さん** · 2023/04/21(金) 18:12:45.05

そしてふと思いついたモノ

PCBに部品を実装してテストしてみたとき
ヘッダーピン無しで配線するのがちょっとひと苦労した
（ICクリップを並べて～）

そもそもヘッダピンの先が割れていて
スルーホールに抜き差しできる物があればいいんじゃない？
と、探してみるとPCBにはめ込み式のピンソケットは見つかった
でも打ち込んだらそれでおしまいじゃん

もしかして自分で作っちゃうと結構需要があるのかも？

**774ワット発電中さん** · 2023/04/21(金) 18:54:48.30

>>148
ポゴピンもあるけど少量ならこっちがオススメ
//akizukidenshi.com/catalog/g/gC-09830/

※URL規制うけてる

**774ワット発電中さん** · 2023/04/21(金) 19:42:57.53

何だ身近にあるじゃん

ポチッ

**774ワット発電中さん** · 2023/04/21(金) 19:51:41.16

>>147
ICでピン間が狭い場合は、大きな四角で良いはず、半田が溶けると表面張力で分離する
但し、ペースト半田を塗ってから手はんだだとダメ、オーブントースター等で温めないとね

**774ワット発電中さん** · 2023/04/21(金) 21:17:53.08

江戸小紋の型紙職人ならステンシルできそう

**774ワット発電中さん** · 2023/04/22(土) 01:29:57.84

>>151
□
では広すぎると思ったので
𞠯
と言うようにブリッジラインで
半田ペーストを落として行けましたね

ただ部品を載っけるときに斜めってしまったので
ごにょごにょしてましたけどw

**774ワット発電中さん** · 2023/04/22(土) 08:13:17.47

>>147
昔はステンシル用にガーバー作ったんだけど、ランドより少しだけ大きめの奴
今はレジストマスクで代用だろうか？　不要な所にもはんだが付くし、はみ出しているところもあるだろうし

**774ワット発電中さん** · 2023/04/22(土) 08:35:54.76

メタルマスク用のガーバーを用意していなくても作ってくれているとしたら、
銅箔とレジスト、シルクを参照して、面実装部品のパッドを抽出してるのかな?

ところで、
>ランドより少しだけ大きめの奴

メタルマスクの開口率は100%以下では。
それとも100%越えが普通の職場ってあるのかな?

**774ワット発電中さん** · 2023/04/22(土) 16:53:30.41

半田ペーストマスクからかな？
まだよく判っていないですが見本はいい感じです
https://i.imgur.com/lTWLM1v.png

**774ワット発電中さん** · 2023/04/22(土) 18:22:29.37

pcマザーに付いている見たことの無い部品をさんざん苦労して特定し、購入しました。
村田のエミフィルDSS9シリーズですが、誤ってエミガードVFS9シリーズも買ってしまった所です。
エミガードはバリスタ機能付きエミフィルと説明されており、データシート上の周波数特性も同等に思えたので疑問が湧いて来ました。
エミガードはエミフィルの代替または上位互換品として使えるものでしょうか？

**774ワット発電中さん** · 2023/04/22(土) 20:05:41.63

例えば自作したデジタルオーディオプレーヤーをMaker Faireなどのリアルイベントで展示すると仮定した場合
今風なデモ曲として使用可能な楽曲ってどんなのがあるかな？
無償利用できる楽曲は少なからず存在するけどアルバムアートなどの副次的なリソースごと利用できる
楽曲はちょっと思いつかない
仮に権利者から使用をOKしてもらえたとしてもイベントの主催からその証明を求められた場合結構苦しいし

**774ワット発電中さん** · 2023/04/22(土) 21:45:23.44

>>158
ncsどうなんだろ
店舗とかでも自由に流せるんか

**774ワット発電中さん** · 2023/04/22(土) 23:34:36.95

>>157
エミガードVFS9シリーズ、2年以上前に生産中止になってますから、今後は欲しくても手に入らないかも
バリスタ機能が必要な時には役に立つだろうけど、そうでなければ必要ないよ

**774ワット発電中さん** · 2023/04/23(日) 00:07:36.34

>>141
検証も兼ねてイリーガルな状況を再現してみた結果。
1. S35770側への電源ラインだけ引っこ抜くw
　I2Cラインの電位が変わったのでMPC側が固まった
　I2Cラインも一緒に落とすと問題はほぼ発生しなかった
　I2Cラインにレベルコンバータでも入れると良いのかも？→Vcc(+3.3v)側とCR1220側(+3.0v)とで分ける

2. TCA9548Aで複数ぶら下げてみてTCA9548A側の電源もあわせて引っこ抜いてみた
　こちらも若干I2Cラインの電位が変わるのにもかかわらずMPC側は正常動作
　はて？
　ちなみにTCA9548Aでは電源を引っこ抜いてもVcc - GND間に電位が残っていた
　どうもI2Cラインのプルアップを経由しての電位だったw

MPC側でリセット掛けたり電源落としたりしてもS35770側では正常にカウントしていた
まずはこんなところ

**774ワット発電中さん** · 2023/04/23(日) 00:09:04.41

>>161
> I2Cラインにレベルコンバータでも入れると良いのかも？→Vcc(+3.3v)側とCR1220側(+3.0v)とで分ける
あっとVcc側の電源が切れるので意味ないですねw

**774ワット発電中さん** · 2023/04/23(日) 11:59:14.30

30年ぐらい前に取り付けたと思われる、丸型蛍光灯のシーリングライトから、
LEDシーリングライトに交換したいのですが、電気工事が必要かがわかりません。
とりあえず取り付けてみて、つくか確認したいのですが、対応してなければ爆発したりしませんか？
前に蛍光灯が爆発したことがあって怖いです。

**774ワット発電中さん** · 2023/04/23(日) 12:38:44.17

引っ掛けるタイプなら自分でできるよ
自信がなければ工事頼んだ方がいい。3000円以下でやってくれる

**774ワット発電中さん** · 2023/04/23(日) 16:56:13.76

>>160
ありがとうございます。他に使い道もなく、どうせならエミガードのほうがいいのかなと思い質問しました。バリスタが必要になる事も多分無いですね。

**774ワット発電中さん** · 2023/04/23(日) 20:21:32.47

>>163
まさか200Vが来ていてそれで100V用の蛍光灯が爆発したとかですか？
普通は100Vなので全く問題ないはずです
心配なら購入するお店で相談して下さい、取り付け費かかると思いますがやってくれると思います

**774ワット発電中さん** · 2023/04/23(日) 20:41:36.96

電気系より、下手に付けると落下してくるのがなあ
そういう経験も含めて、電工資格持ちだと思う

自分でできるようになりたければ、その一言で参考になるだろ
健闘を祈る

**774ワット発電中さん** · 2023/04/24(月) 00:03:10.55

>前に蛍光灯が爆発したことがあって怖いです
ネタ振った責任とって解説してくれ

**774ワット発電中さん** · 2023/04/24(月) 00:08:37.46

電圧DC12V　消費電力9Wと表記された製品の場合
電流は0.75Aで

12V 1000mAhのバッテリーを使用した場合
駆動時間の計算は
1A(1000mAh) ÷0.75A =1.33時間
でよいのでしょうか。

**774ワット発電中さん** · 2023/04/24(月) 00:26:10.58

>>169
おｋ

**774ワット発電中さん** · 2023/04/24(月) 01:01:11.34

>>170
遅い時間にも関わらずありがとうございました。

**774ワット発電中さん** · 2023/04/24(月) 01:30:21.26

５Vのハズが3.7V表記だったわ中華定期

**774ワット発電中さん** · 2023/04/24(月) 09:31:17.37

しつもんです！
シリスタが、てっきりサイリスタの方言かと思ってたら
バリスタの事らしいんですが、シリスタのスペルをおしえてください！！！
（　人　）プリプリッ！

**774ワット発電中さん** · 2023/04/24(月) 09:58:00.30

>>170
1.33時間までバリバリに12v 0.75A出て、
1.34時間では、パタっと0Vになると言うことでしょうか?

**774ワット発電中さん** · 2023/04/24(月) 10:35:52.27

こないだまでの俺がいる
そういう質問が出るということは、バッテリにも仕様書があるということを知らないってこと

あるんだよ、ぐぐってみるとかすると案外出てくる

**774ワット発電中さん** · 2023/04/24(月) 11:06:37.45

>>173
Trisil は、電子回路を過電圧から保護するように設計された電子部品であるサイリスタサージ保護デバイスの商品名です

これのsilから来てんじゃね？
サイリスタ使ったサイリスタそのものなんだがｗ

昔アホの上司に、このサージ部品名何だっけ？って聞いて答えられなかったくせに
俺が電気屋に電話でサイリスタだっけ？って言った直後に、「そんなわけねーだろ」ってそのアホが言ってた
答えはシリスタだったが、サイリスタでも間違いではない

**774ワット発電中さん** · 2023/04/24(月) 11:13:01.85

>>173
そんな過去のもん調べてどうする？　シリコンバリスタで尻スターだってよ
datasheet.datasheetarchive.com/originals/distributors/Datasheets-115/DSAP002294.pdf
>>174
釣り質問に釣られてみるか、バッテリは放電終電圧ってものがあってだな、、、、ググればわかるよ

**774ワット発電中さん** · 2023/04/24(月) 11:39:22.02

おお、わざわざくわしくありがとうございます、
バールのカウンターに立ち、客からの注文を受けて
エスプレッソをはじめとするコーヒーを淹れる職業、
およびその職業についている人物のうち、
シリコン豊胸術をくしして嘘くさいほど巨乳ということが
名の由来だったんですね！！　お尻関係と思いきや
まさかおっぱいだったとは、予想だにしていませんでした・・・ばいーん

**774ワット発電中さん** · 2023/04/24(月) 11:42:57.93

嗚呼そうそう、老婆心ながら、SiC,シリコンではなく、炭化ケイ素らしいです、ご参考まで
https://www.hitachihyoron.com/jp/pdf/1969/07/1969_07_10.pdf

**774ワット発電中さん** · 2023/04/24(月) 12:04:16.64

炭化したシリコンだからシリコンと言っても100%間違いとは言えんだろ

**774ワット発電中さん** · 2023/04/24(月) 12:40:32.48

たとえどれほどアホであろうとも　かれの発言が常に間違っているという保証はなく
どうやら　ことシリスターに関してだけは「そんなわけねーだろ」で正しかったようだな・・・(^p^;いやはや

もし今後おまいらがフワトロオムレツを注文したのに
炭化したものが出て来ても１００％誤りとは言えないので
多めに見てやろう　そうしよう(^p^)

**774ワット発電中さん** · 2023/04/24(月) 12:45:10.15

オムレツは加熱すれば炭化するけどケイ素は加熱しても炭化しないんだよなぁ
炭化という言葉は同じでも意味が違うんだよなぁ

**774ワット発電中さん** · 2023/04/24(月) 13:03:45.53

>>181
お前アホの本人かｗ？納得

**774ワット発電中さん** · 2023/04/24(月) 13:41:55.82

>>181
>炭化したものが出て来ても
店「お待たせしましたご主人様、ご注文のふわとろオムレツです」
客「もしかして、ちょっと焼きすぎちゃったかな？」
店「私ってば、またドジしちゃった(汗)　てへっ」
客「美味しくなるおまじないをお願いします」
店「美味しくな〜れ、美味しくな〜れ、萌え萌えキュン（ハート）」
客「ありがとう＼(^o^)／」
店「お味はいかがでしょうか？美味しいでしょうか？」
客「わぁ、とってもふわふわしていて美味しいです！おまじない効果ですかね？」
店「もちろん、私のおまじないのおかげですよ(笑)」

**774ワット発電中さん** · 2023/04/24(月) 13:52:20.81

件名：蛍光灯が爆発して1年が過ぎました。

**774ワット発電中さん** · 2023/04/24(月) 13:59:54.08

>>179
炭化珪素はシリコンカーバイドである

**774ワット発電中さん** · 2023/04/24(月) 14:16:38.65

すいません
これはチップ抵抗ではないのでしょうか？
tps://i.imgur.com/2Zvk5MV.jpg

**774ワット発電中さん** · 2023/04/24(月) 14:41:09.23

色々検索してますが
ツェナーダイオード　チップ型の 8.3Vと見て大丈夫でしょうか。

**774ワット発電中さん** · 2023/04/24(月) 14:45:15.68

極性を示すマークっぽいのが付いてるから抵抗では無いだろうけど

大きさも解る感じの画像を用意した方が推定しやすいんじゃないかな？
こっちのスレで聞いた方がわかるかも

外見と型番から部品を特定するスレその5
https://rio2016.5ch.net/test/read.cgi/denki/1443420760/

**774ワット発電中さん** · 2023/04/24(月) 15:02:04.27

>>184　最後のけちゃっぷの落書きは兎も角(いや、これもひょっとすると別スタッフの可能性もありえるが)
焼くのはメイドじゃなくてもっと賃金の安い裏方調理スタッフだろ　なにが私ってばじゃい　しらじらしい！！(゜Д゜＃）ぷんすこ

**774ワット発電中さん** · 2023/04/24(月) 15:04:46.88

>>187
ダイオードの可能性は高い
8.3Vのツェナーの可能性はすごく低い

**774ワット発電中さん** · 2023/04/24(月) 15:06:52.83

回路書いたら推測出来るんじゃない？

**774ワット発電中さん** · 2023/04/24(月) 16:55:05.15

ありがとうございます。
検索したらそれらしい文字列が出てきたので早合点してしまいました。
（ロームツェナーダイオード 8.3V 表面実装 150 mW）

12Vで動くLANのHUBで１ポート動かなくなりまして
抵抗を測っていたら同じ型のチップはいくらか抵抗があるのに対して
壊れているところのこのチップは４Ωとショート状態でした。
先程、予備器からチップだけ移植しましたが治りませんので
他にも色々原因がありそうです。

**774ワット発電中さん** · 2023/04/24(月) 18:06:03.14

>>193
8.2V品じゃない？
E系列外の電圧はなかなか無いと思うよ
5Vとかメジャーな電圧付近なら有るかも知れないけど

**774ワット発電中さん** · 2023/04/24(月) 19:21:16.45

https://akizukidenshi.com/download/ds/pulse/J0011D21BNL.pdf
推奨回路にダオイードはインジケータのぐらいしか見当たらんなぁ・・・
カパシタでもタンタルとかなら極性表示はあり得るか。タンタルなら故障時短絡モードも起こり得るし
あるいは逆挿し対応の用途とかだとダイオードつかうのかな？

**774ワット発電中さん** · 2023/04/24(月) 21:26:17.37

>>194
ありがとうございます。8.2Vが一番数も多くてそれっぽいですね。

マルチファンクションテスター tc1があるのを思い出して
色々測ってたら壊してしまいました。。
何も入れてなくても何いれても zener 3,6Vしかでなくなってしまいました。

**774ワット発電中さん** · 2023/04/24(月) 22:22:33.81

そこはもっと優しく入れたり抜いたりと・・

**774ワット発電中さん** · 2023/04/25(火) 00:50:41.26

出たカパシタバカ

**774ワット発電中さん** · 2023/04/25(火) 13:57:10.49

もしや人口の九割が写真機の事をキャメラと呼ぶ社会の中で
それをカメラと呼ぶとバカ呼ばわりされるんかな？しらんけど(^p^;

**774ワット発電中さん** · 2023/04/25(火) 14:13:20.00

知らんなら黙っとけ
